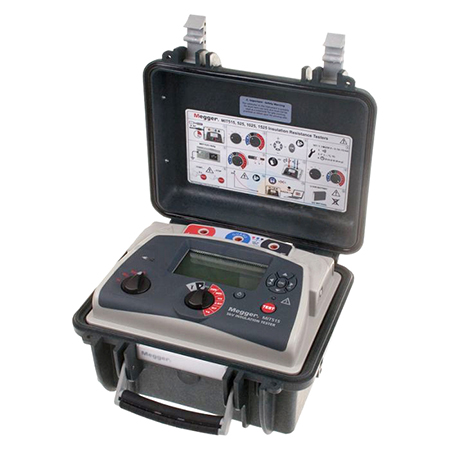

美国MEGGER S1-1068绝缘电阻测试仪

最大测试电阻35 TΩ
CAT IV 1000 V安全等级（15 kV），海拔3000米内有效
独特的双外壳设计－提供更佳保护
电池或交流电源供电
充电迅速的锂离子电池
带时间/日期的高级存储器

应用场合有：
电缆绝缘、变压器绝缘、电动机/发电机绝缘、断路器绝缘和套
管绝缘。常见的绝缘测试通常为现场测试，也就是1分钟的IR测
试和10分钟的极化指数PI测试，PI是10分钟时的电阻与1分钟
时电阻的比值，结果与温度无关。

产品简介

Product Introduction

Megger新的S1系列的绝缘电阻测试仪包含了
一个5 kV型号S1-568、一个10 kV型号S1-1068和一个15 kV的型号S1-1568。
这些高端型号适用于发电、输电和配电行业的电力公司和服务公司。
这个系列的仪器拥有领先的充电电流、噪声抑制能力和软件滤波功能，使其成为目前Megger公司最先进的DC绝缘电阻测试仪。
仪器的使用效率是全新S1系列的侧重点，其拥有快速充电电池，并且当电池用尽时可以通过AC电源运行。

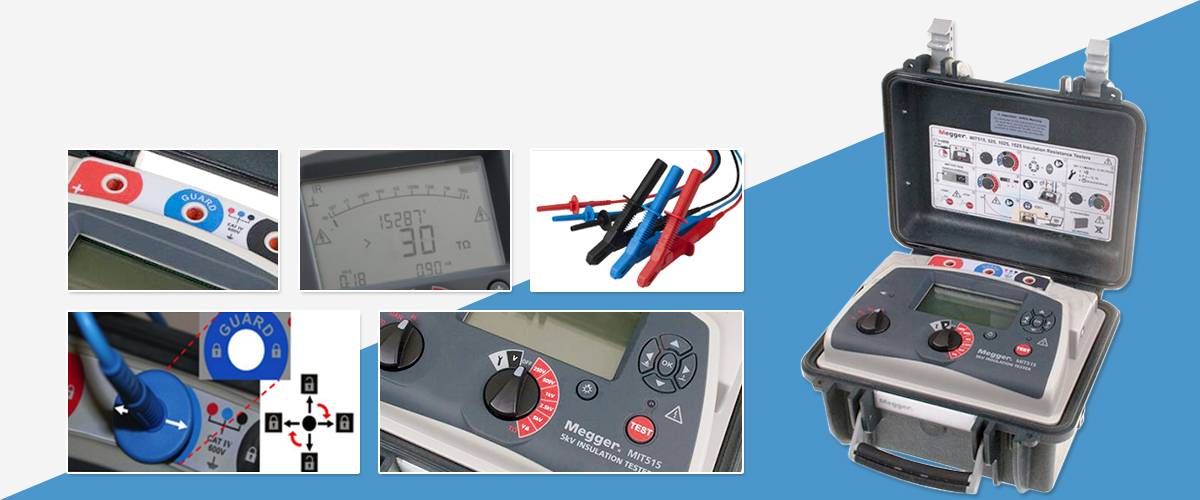

直观的用户界面使用户不用花时间去记住如何操作。
两个旋转开关可以实现简易的操作，大的背光屏可以同时显示多个测试结果。
盖子上印有快速开始测试指导图，有效地辅助新用户进行仪器的操作。
S1系列拥有双层外壳设计，坚固的外壳保护仪器免受撞击和掉落造成的损坏，内壳有防火的作用。

主要应用

Application Scenario

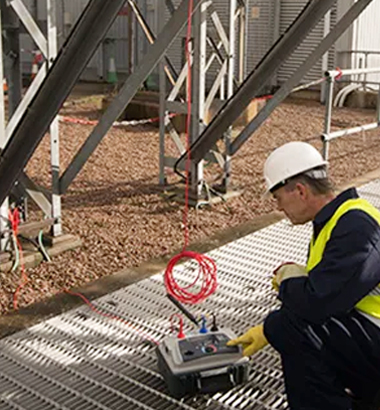

绝缘电阻（IR）测试是产品电气绝缘是否有效的一种定性测试。

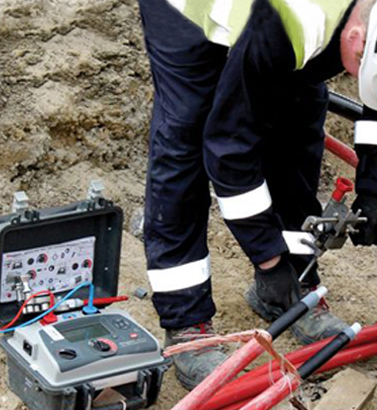

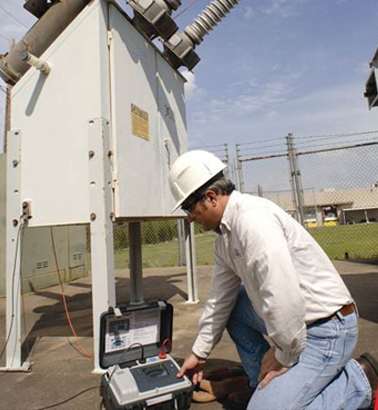

应用场合有电缆绝缘、变压器绝缘、电动机/发电机绝缘、断路器绝缘和套管绝缘。
常用的现场绝缘测试有持续1分钟的绝缘测试和持续10分钟的极化指数（PI）测试。

特性及优点

Characteristics and Advantages

测量最高5 kV/10 kV/15 kV的绝缘电阻
符合海拔3000米以内CAT IV 600 V安全标准
大电流 — 6 mA短路电流
通过USB电缆进行远程控制
高性能噪声抑制 — 抵御8 mA噪声
通过USB电缆或蓝牙进行内存数据导出
四种软件滤波器：10s，30s，100s，200s
绝缘电阻诊断包括IR，DAR，PI，DD，SV和升压测试
2小时充电能连续6小时对100 MΩ负载进行不间断测试
带自动背光的大LCD显示屏
锂离子电池 – 电池符合IEC 62133标准
电压功能（30 V到660 V）AC或DC

更多细节

Product Details

规格参数

Specification Parameters

AC电压输入范围 90-264 V rms, 47- 63 Hz 100 VA
电池 11.1 V, 5.2 Ah锂离子电池,符合IEC 62133:2003标准,
电池容量通常情况下能在15 kV，100 MW负载下持续4.5个小时
充电时间深度充电2.5小时，正常充电2小时
测试电压 1000 V, 2500 V, 5000 V, 10000V, 15000 V, V锁
输出电压精度 1 GΩ负载额定电压下 +4%，-0%，±10 V (0°C 至 0°C)
模拟显示范围 100 kΩ至10 TΩ
数字显示范围 10 kΩ至30 TΩ
短路电流 3 mA @ 5 kV
绝缘警报 100 kΩ至10 GΩ
电容充电 15 kV， < 3 s / μF
电容放电从5 kV放电至50 V < 120ms / μF
电容范围（超过500 V） 10 nF至25 μF
电容精度 (23 ℃) ±10% ±5 nF
电流量程 0.01 nA至6 mA
电流测量精度所有电压下5% ±0.2 nA (23 °C)
干扰抑制 6 mA，2100 V至15 kV
操作温度 -20 ℃至50 ℃
储藏温度 -25 ℃至65 ℃
湿度 90% RH non-condensing at 40℃
保护等级 IP65（盖子合上时）
IP40（盖子打开时）

相关内容： S1-1068操作说明 | S1-1068视频介绍
